قالب ریخته گری فشار تفاضلی توپی چرخ چیست و چگونه کار می کند؟

در دنیای همیشه در حال توسعه تولید خودرو، مهندسی دقیق و کارآمدی هزینه بسیار حیاتی است. یکی از مهم ترین اجزای سیستم تعلیق و چرخ هر وسیله نقلیه ای است توپی چرخ . توپی چرخ به عنوان نقطه اتصال بین چرخ و وسیله نقلیه عمل می کند و امکان چرخش و انتقال بار را فراهم می کند. به این ترتیب، طراحی و ساخت آن باید عملکرد دقیق و استانداردهای ایمنی را رعایت کند. برای دستیابی به این، تکنیک های ساخت مدرن مانند ریخته گری فشار تفاضلی روش ساخت توپی چرخ را متحول کرده اند.

ریخته گری فشار تفاضلی چیست؟

قبل از غواصی در مورد مشخصات قالب های ریخته گری فشار تفاضلی توپی چرخ، ضروری است که بفهمیم چه چیزی ریخته گری فشار تفاضلی (DPC) است.

ریخته گری فشار تفاضلی توضیح داده شده است

ریخته گری دیفرانسیل فشار یک تکنیک تخصصی است که برای ریخته گری فلزات با دقت بالا و خواص مکانیکی عالی استفاده می شود. در این فرآیند، فلز مذاب با فشار وارد قالب می شود. وجه تمایز اصلی این روش این است که شامل یک اختلاف فشار - اساساً یک اختلاف فشار بین حفره قالب و محیط اطراف است.

در روش‌های سنتی ریخته‌گری ثقلی، فلز مذاب را با تکیه بر نیروی جاذبه برای پر کردن حفره قالب درون قالب ریخته می‌شود. در مقابل، ریخته گری فشار تفاضلی از فشار هوای کنترل شده (مثبت یا منفی) برای افزایش جریان فلز مذاب استفاده می کند و از پر شدن کامل قالب اطمینان می دهد و احتمال نقص هایی مانند حفره های هوا، فضای خالی و انقباض را کاهش می دهد.

چگونه ریخته گری فشار تفاضلی کار می کند

فرآیند ریخته گری فشار تفاضلی به شرح زیر عمل می کند:

1. آماده سازی قالب : قالب در داخل یک محفظه فشار قرار می گیرد و برای جلوگیری از نشت هوا در آن آب بندی می شود.
2. تزریق فلز مذاب : فلز مذاب تحت فشار به داخل قالب تزریق می شود که باعث می شود حتی پیچیده ترین قسمت های قالب به طور یکنواخت و بدون شکاف پر شود.
3. انجماد تحت فشار : با سرد شدن و جامد شدن فلز، فشار داخل قالب به حفظ جریان یکنواخت فلز کمک می کند و از نقص در طی فرآیند خنک سازی جلوگیری می کند.
4. حذف قالب : بعد از اینکه فلز جامد شد، قالب باز می شود و قسمت ریخته گری خارج می شود. فشار دیفرانسیل تضمین می کند که قطعه محکم و با کیفیت است.

مزایای کلیدی ریخته‌گری با فشار دیفرانسیل توانایی آن در ایجاد قطعات با دقت ابعادی بالا، نقص‌های کمتر و خواص مکانیکی بهبود یافته است. این مزایا آن را به ویژه برای ساخت قطعات پیچیده مانند توپی چرخ ها مناسب می کند.

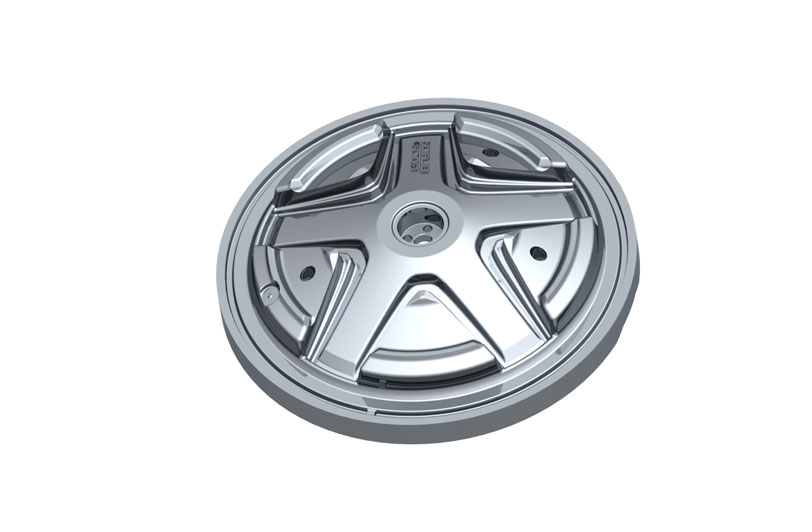

قالب ریخته گری فشار تفاضلی توپی چرخ چیست؟

الف توپی چرخ differential pressure casting mold قالبی است که به طور خاص طراحی شده است که برای فرآیند ریخته گری فشار تفاضلی برای ایجاد توپی چرخ استفاده می شود. توپی چرخ اجزای جدایی ناپذیر در وسایل نقلیه است که رابط بین چرخ و محور را فراهم می کند. از آنجایی که توپی چرخ ها باید در برابر تنش های مکانیکی قابل توجهی مانند تنش های ناشی از ترمز، چرخش و شتاب مقاومت کنند، بسیار مهم است که از موادی با مقاومت بالا با هندسه های دقیق ساخته شوند.

طراحی و ویژگی های قالب چرخ هاب

قالب مورد استفاده در ریخته گری فشار تفاضلی برای توپی چرخ ها با توجه دقیق به جزئیات طراحی شده است. این از مواد با استحکام بالا ساخته شده است که می تواند هم دمای بالای فلز مذاب و هم فشارهای موجود در فرآیند ریخته گری را تحمل کند. طراحی قالب معمولاً شکل و اندازه نهایی توپی چرخ، از جمله سوراخ‌های پیچ، سطوح پیچیده، و رابط یاتاقان مرکزی را منعکس می‌کند.

برخی از ویژگی های مهم طراحی قالب ریخته گری فشار دیفرانسیل توپی چرخ عبارتند از:

• اتاق فشار : قالب در یک محفظه فشار قرار می گیرد که می تواند اختلاف فشار لازم را برای فشار دادن فلز مذاب به داخل قالب ایجاد کند.
• سیستم تهویه : یک سیستم تهویه با دقت طراحی شده تضمین می کند که گازها و هوا از حفره قالب در طول فرآیند پر کردن خارج می شود و از نقص جلوگیری می کند.
• کانال های خنک کننده : قالب دارای کانال های خنک کننده تعبیه شده ای است که فرآیند خنک سازی فلز را تنظیم می کند، که برای جلوگیری از نقص هایی مانند ترک خوردن یا تاب برداشتن بسیار مهم است.
• مکانیسم تخلیه : هنگامی که توپی چرخ سرد و جامد شد، از مکانیزم بیرون ریختن برای خارج کردن قطعه از قالب بدون آسیب رساندن به آن استفاده می شود.

این قالب همچنین با دقت بالایی طراحی شده است، زیرا توپی چرخ ها اغلب دارای تلورانس های محکمی هستند که باید برای عملکرد صحیح قطعات در سیستم تعلیق خودرو حفظ شود.

قالب ریخته گری فشار دیفرانسیل توپی چرخ چگونه کار می کند؟

عملیات الف توپی چرخ differential pressure casting mold یک سری مراحل با دقت کنترل شده را دنبال می کند. این مراحل برای اطمینان از اینکه توپی چرخ نهایی دارای استحکام، دوام و دقت ابعادی لازم برای کاربرد آن در وسایل نقلیه است، ضروری است. بیایید نگاهی عمیق‌تر به چگونگی گسترش این فرآیند داشته باشیم.

1. آماده سازی قالب

قبل از شروع فرآیند ریخته گری، قالب باید به درستی آماده شود. این شامل تمیز کردن و بازرسی قالب است تا اطمینان حاصل شود که هیچ نقصی وجود ندارد که بتواند در فرآیند ریخته‌گری اختلال ایجاد کند. علاوه بر این، قالب با یک عامل رها کننده پوشانده می شود که به حذف قسمت ریختگی پس از سرد شدن کمک می کند. این پوشش همچنین از چسبیدن هر فلز مذاب به سطوح قالب جلوگیری می کند و احتمال نقص را کاهش می دهد.

سپس قالب داخل قالب قرار می گیرد محفظه فشار ، جایی که محکم بسته می شود. این مرحله برای ایجاد اختلاف فشار که فلز مذاب را به داخل حفره قالب هدایت می کند، بسیار مهم است.

2. تزریق فلز مذاب

هنگامی که قالب در محفظه فشار محکم شد، فلز مذاب (معمولاً آلیاژی مانند آلومینیوم، منیزیم یا سایر فلزات با استحکام بالا) به داخل حفره قالب تزریق می شود. در فرآیند ریخته گری فشار تفاضلی، فلز مذاب با استفاده از فشار هوای کنترل شده به داخل قالب رانده می شود. این فشار دیفرانسیل با دقت مدیریت می شود تا اطمینان حاصل شود که فلز مذاب به طور یکنواخت جریان می یابد و تمام قسمت های قالب را پر می کند، از جمله دیواره های نازک و هندسه های پیچیده مانند سوراخ ها یا شیارهای پیچ.

فشار فلز را مجبور می کند تا قالب را به طور کامل و یکنواخت پر کند. این یک مرحله حیاتی است، زیرا پر کردن ناقص قالب می تواند منجر به نقص هایی مانند فضای خالی یا نقاط ضعیف در محصول نهایی شود. فشار کنترل شده تضمین می کند که این مسائل به حداقل می رسد.

3. انجماد تحت فشار

هنگامی که فلز مذاب به داخل قالب تزریق می شود، شروع به سرد شدن و جامد شدن می کند. را فشار دیفرانسیل نگهداری در طول انجماد کمک می کند تا اطمینان حاصل شود که فلز به طور یکنواخت خنک می شود و از ایجاد عیوب مانند ترک یا تاب برداشتن جلوگیری می کند. فشار همچنین فلز را محکم در حفره قالب نگه می دارد و محصول نهایی متراکم و جامد را تضمین می کند.

فرآیند خنک سازی از طریق مدیریت می شود کانال های خنک کننده در قالب تعبیه شده است. این کانال ها مایع خنک کننده را به گردش در می آورند تا سرعت جامد شدن فلز مذاب را کنترل کنند. خنک کاری مناسب برای جلوگیری از تنش های داخلی یا انجماد ناهموار، که می تواند استحکام و یکپارچگی توپی چرخ را به خطر بیندازد، ضروری است.

4. باز کردن قالب و جدا کردن قطعات

هنگامی که توپی چرخ جامد شد، قالب به دقت باز می شود و ریخته گری خارج می شود. بسته به طراحی قالب، یک سیستم تخلیه ممکن است برای بیرون راندن توپی چرخ جامد شده از قالب بدون ایجاد آسیب استفاده شود. را فشار دیفرانسیل اعمال شده در طول ریخته‌گری تضمین می‌کند که توپی چرخ با دقت ابعادی بالایی بیرون می‌آید و به حداقل پرداخت پس از ریخته‌گری نیاز دارد.

الفt this stage, the wheel hub may undergo additional steps like cleaning, deburring, or surface treatment to ensure it meets the required specifications.

5. بازرسی و آزمایش نهایی

الفfter the casting has been removed from the mold, the wheel hub undergoes thorough inspection and testing. This may include visual inspection for surface defects, dimensional checks using coordinate measuring machines (CMM), and strength testing. For critical components like wheel hubs, non-destructive testing (NDT) methods, such as ultrasonic testing or x-ray inspection, may also be used to check for internal defects.

مزایای استفاده از قالب های ریخته گری فشار دیفرانسیل توپی چرخ

استفاده از ریخته گری فشار تفاضلی قالب ها در هنگام ساخت توپی چرخ ها مزایای زیادی را ارائه می دهند. در زیر برخی از مزایای کلیدی ذکر شده است:

الفpplications of Wheel Hub Differential Pressure Casting Molds

توپی چرخ تولید شده با استفاده از قالب های ریخته گری فشار تفاضلی در طیف گسترده ای از کاربردها استفاده می شود، از جمله:

• وسایل نقلیه مسافربری : توپی چرخ سبک و بادوام برای استفاده روزمره در خودروها، SUV ها و کراس اوورها.
• وسایل نقلیه تجاری : توپی چرخ های سنگین برای کامیون ها، اتوبوس ها و سایر وسایل نقلیه تجاری که به استحکام و عملکرد بهتری نیاز دارند.
• خودروهای مسابقه ای و عملکردی : توپی چرخ های سبک و با استحکام بالا برای خودروهای اسپرت، خودروهای مسابقه ای و برنامه های کاربردی با عملکرد بالا.
• وسایل نقلیه الکتریکی (EV) : توپی چرخ های تخصصی برای خودروهای برقی، که به اجزای سبک تری نیاز دارند بدون اینکه استحکام یا دوام را به خطر بیندازند.
